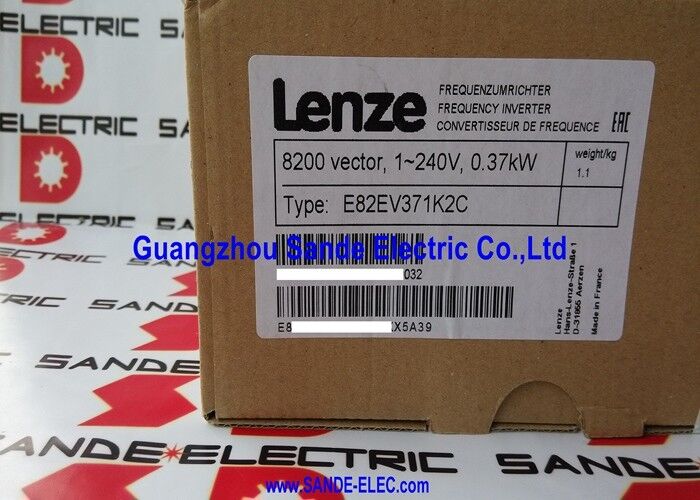

لينزي VSD عاكس تحكم سرعة المحرك E82EV371K2C

لينز E82EV371K2C | عاكس التردد المتجه 8200 - 0.37 كيلووات / 230 فولت / مرحلة واحدة / خرج ثلاثي المراحل / التحكم في المتجهات / IP20

محرك متجه بقدرة 0.37 كيلووات — مدخل أحادي الطور، وخرج ثلاثي المراحل

E82EV371K2C هو عضو Lenze بقدرة 0.37 كيلووات في نطاق عاكس التردد 8200 Vector - وهو محرك مدمج يقبل مرحلة واحدة 230 فولت تيار متردد من مصدر التيار الكهربائي وينتج خرجًا منظمًا ثلاثي الطور لتشغيل محرك حثي قياسي ثلاثي الطور. يعد هذا التحويل من مرحلة واحدة إلى ثلاث مراحل هو الميزة العملية المحددة لتطبيقات الماكينات الصغيرة حيث يتوفر فقط مصدر أحادي الطور عند نقطة التثبيت.

يتيح التحكم المتجه تنظيم السرعة وعزم الدوران بشكل أكثر دقة من التحكم البسيط في V/هرتز. ينفذ 8200 Vector نموذج ناقل التدفق للمحرك في الوقت الفعلي - فهو يحسب اتجاه تيار الجزء الثابت المطلوب لزيادة إنتاج عزم الدوران إلى أقصى حد للسرعة المطلوبة. في ظل الأحمال المتغيرة، تحافظ محركات الأقراص التي يتم التحكم فيها عن طريق المتجهات على سرعة أقرب إلى نقطة الضبط من محركات V/هرتز، وهو أمر مناسب لمحاور الماكينة، وتنظيم شد الناقل، والعمليات التي يتغير فيها عزم دوران الحمل أثناء الدورة.

تعد البنية المعيارية لجهاز 8200 Vector إحدى ميزات التصميم الرئيسية. يتم تركيب وحدات الوظائف القابلة للتوصيل — لاتصالات ناقل المجال (PROFIBUS، وDeviceNet، وCANopen)، وتعليقات التشفير، ومروحية الفرامل، وتوسيع الإدخال/الإخراج — في الجزء الأمامي من محرك الأقراص دون تغيير الأسلاك في دوائر الطاقة الرئيسية أو المحرك. تستوعب نفس الوحدة الأساسية E82EV371K2C وحدات وظيفية مختلفة لتتوافق مع بنيات أتمتة الماكينة المختلفة.

المواصفات الرئيسية

المعلمة - Keypad XT وGDC Easy

تم إعداد محرك الأقراص مسبقًا للتشغيل القياسي في المصنع - تتيح أوقات التدرج المحددة مسبقًا وتعيينات الإدخال/الإخراج المعدة مسبقًا ووظائف الحماية المحددة مسبقًا تشغيل العديد من التطبيقات دون تعديل البرنامج. بالنسبة للتطبيقات التي تتطلب نطاقات سرعة مخصصة أو ملفات تعريف تسارع أو تكوين إدخال تناظري، يتم تغيير المعلمات من خلال المكون الإضافي Keypad XT أو البرنامج المجاني

برنامج GDC سهل للكمبيوتر متصل عبر الواجهة التسلسلية الأمامية. تعمل لوحة المفاتيح XT أيضًا كذاكرة معلمات - فهي تخزن مجموعة المعلمات الكاملة ويمكنها نقلها إلى وحدة E82EV371K2C أخرى في ثوانٍ.

التعليمات

Q1: هل يمكن لـ E82EV371K2C تشغيل محرك ثلاثي الطور من مصدر إمداد أحادي الطور؟

نعم. الإدخال هو 230 فولت تيار متردد أحادي الطور ؛ الإخراج هو ثلاث مراحل 0-230 فولت تيار متردد. يعد هذا أحد أكثر التطبيقات العملية لهذا العاكس المحدد - فهو يمكّن المحركات الحثية القياسية ثلاثية الطور من التشغيل من مصدر تيار متردد منزلي أو صناعي أحادي الطور بجهد 230 فولت حيث لا تتوفر طاقة ثلاثية الطور. يجب ألا يتجاوز التيار المقنن للمحرك تصنيف الإخراج 2.4A.

س2: ما هو الفرق بين أوضاع التحكم V/هرتز وناقل الحركة؟

يحافظ وضع V/هرتز على نسبة جهد إلى تردد ثابتة عبر نطاق تردد الإخراج - مباشر ومستقر، ولكن سرعة المحرك تختلف تحت الحمل. يحسب التحكم المتجه حالة تدفق المحرك في الوقت الفعلي ويضبط الاتجاه الحالي لزيادة عزم الدوران إلى أقصى حد عند السرعة المطلوبة. في ظل الحمل المتغير، يحافظ نظام التحكم في المتجهات على السرعة بالقرب من نقطة الضبط ويوفر عزم دوران أفضل عند السرعة المنخفضة. حدد وضع المتجه لتطبيقات الناقل وتحديد المواقع والمعالجة حيث تكون دقة السرعة مهمة؛ V/هرتز لتنظيم بسيط لسرعة المضخة والمروحة حيث يكون الانزلاق عند الحمل مقبولاً.

س3: ما هي الوحدات الوظيفية المتوافقة مع E82EV371K2C؟

يقبل 8200 Vector نطاق الوحدة الوظيفية E82Z من Lenze - الذي يغطي PROFIBUS DP، وCANopen، وDeviceNet، وبروتوكولات ناقل المجال الأخرى؛ وحدات ردود فعل التشفير؛ وحدات مروحية الفرامل؛ وتوسيع الإدخال/الإخراج التناظري/الرقمي. تأكد من توافق وحدة الوظيفة من وثائق أجهزة Lenze's 8200 Vector، حيث تحدد فئة الطاقة ونوع الاتصال الوحدات النمطية التي تناسب الوحدة الأساسية E82EV371K2C.

س4: كيف يتم تشغيل E82EV371K2C بدون لوحة المفاتيح XT الاختيارية؟

يعمل محرك الأقراص من إعدادات المصنع المسبقة دون أي لوحة مفاتيح. لضبط المعلمة المخصصة بدون لوحة المفاتيح، قم بتوصيل جهاز كمبيوتر عبر الواجهة التسلسلية الأمامية واستخدم برنامج GDC easy (التحكم في المحرك العالمي السهل) المجاني المتوفر على موقع Lenze الإلكتروني. يوفر GDC easy واجهة رسومية لجميع المعلمات والتشخيصات وسجل الأخطاء - أكثر ملاءمة من التنقل عبر لوحة المفاتيح للتشغيل لأول مرة.

س5: ماذا يعني الحرف "K" في E82EV371K2C وما هي متغيرات اللاحقة الموجودة؟

يحدد "K" إصدار الوحدة الأساسية لـ E82EV371 عند 230 فولت (فئة الجهد 2). تتضمن متغيرات اللاحقة المجاورة "S" (E82EV371S2C) مع تثبيت خيارات إدراج محددة. القاعدة E82EV371K2C هي الوحدة القياسية بدون خيارات مدرجة؛ تحدد اللواحق المتغيرة وحدة وظيفية محددة أو تدرج التكوينات. قم بتأكيد اللاحقة الدقيقة من ملصق الوحدة المثبتة عند طلب استبدال أو تحديد قطعة احتياطية.
