FRD100CA120 - الوحدة / المكون الإلكتروني / أشباه الموصلات FRD100CA120 FRD1OOCA12O

Sanrex FRD100CA120 | وحدة طاقة ديود الاسترداد السريع — 1200 فولت Vrrm، 100 أمبير Ifa، 1.80 فولت انخفاض أمامي، 16600 أمبير مربع I²t، لوحة قاعدة معزولة DCB، عزل 2500 فولت

نظرة عامة

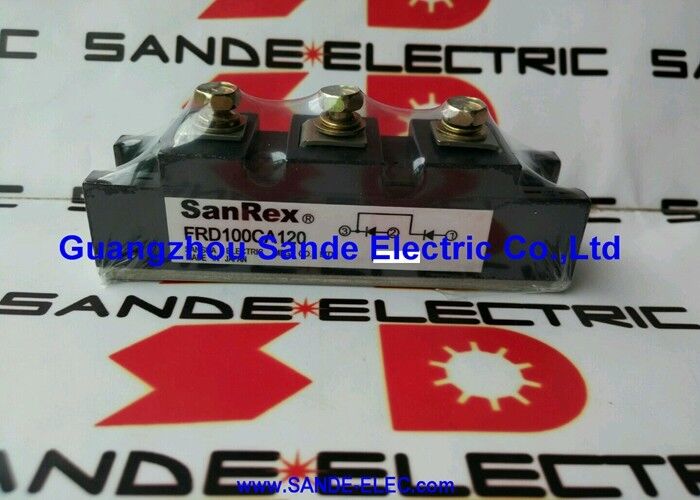

إن Sanrex FRD100CA120 هو وحدة طاقة ديود استرداد سريع بقوة 1200 فولت / 100 أمبير — أحد عروض وحدات ديود التيار العالي الراسخة من Sanrex للإلكترونيات الصناعية للطاقة.

في دوائر تحويل الطاقة، ليست كل الديودات متساوية. تقوم ديودات التقويم القياسية (المصممة للتقويم الرئيسي بتردد 50/60 هرتز) بتخزين الشحنة في وصلتها عند انحيازها الأمامي وتحريرها كتيار عكسي عند عكس الجهد عبرها — وهي ظاهرة تسمى الاسترداد العكسي.

للتقويم البطيء بتردد الشبكة، يكون تيار الاسترداد العكسي هذا قصيرًا نسبيًا لوقت الدورة وله عواقب عملية قليلة.

بالنسبة لدوائر التبديل عالية التردد، حيث ينعكس الجهد المطبق في ميكروثانية، يمكن أن يكون نبض التيار العكسي لديود الاسترداد البطيء كبيرًا مثل التيار الأمامي ويستمر لفترة كافية لتقصير مسار مصدر الطاقة عبر المفتاح، مما يولد قمم تيار مدمرة ويشتت طاقة كبيرة.

تم بناء ديودات الاسترداد السريع بهياكل أشباه موصلات مختلفة — ملفات تعريف تعزيز الوصلة المحسّنة، وعرض نطاقات ضيقة، وأعمار خاضعة للرقابة — لتقليل الشحنة المخزنة وتسريع عملية الاسترداد العكسي.

النتيجة هي ديود يتوقف عن التوصيل في الاتجاه العكسي في جزء من الميكروثانية بدلاً من عدة ميكروثانية.

جهد الحظر 1200 فولت الخاص بـ FRD100CA120 يغطي جهد وصلة DC القياسي لأنظمة 400VAC ثلاثية الطور (مع جهد وصلة مقوم تقريبًا 560VDC بالإضافة إلى هامش تخفيض)، وتصنيف التيار 100 أمبير يضعه في منطقة تطبيقات التردد المتغير متوسط الطاقة للتفريغ الحر أو التقويم.

تقوم Sanrex (شركة Shindengen) بإنتاج وحدات أشباه الموصلات للطاقة للأتمتة الصناعية منذ السبعينيات، وتُعرف وحدات ديود سلسلة FRD الخاصة بها في مجتمع صيانة محركات السيرفو والعواكس كمكونات موثوقة ذات خصائص كهربائية يمكن التنبؤ بها.

يتناسب FRD100CA120 مع بصمات الحزم القياسية الدولية التي تستخدمها Semikron و Infineon و Powerex ومصنعو الوحدات الرئيسيون الآخرون — وهي ميزة عملية لصيانة النظام عندما لا يكون نوع الوحدة الأصلي متاحًا.

المواصفات الرئيسية

لماذا 1200 فولت و 100 أمبير — فهم حدود التطبيق

يحدد تصنيف 1200 فولت Vrrm الحد الأقصى للجهد الذي يحجبه الديود عند انحيازه العكسي دون انهيار أفالنش.

في نظام 400VAC ثلاثي الطور، يبلغ جهد وصلة DC المقوم حوالي 565VDC. مع تخفيض السلامة القياسي (يجب أن يكون تصنيف جهد الجهاز 1.5-2 ضعف الجهد الحاجب المطبق على الأقل في التشغيل العادي، مع هامش إضافي للمتجاوزات)، فإن 1200 فولت هو فئة الجهد المناسبة لأنظمة 400-480VAC.

جهاز 600 فولت سيكون لديه هامش غير كافٍ للجهود الزائدة العابرة الناتجة عن تبديل الحمل، وأعطال أرضية المحرك، واضطرابات الخط. يوفر جهاز 1700 فولت هامشًا أكبر ولكن بتكلفة أعلى وعادةً ما يكون جهد أمامي أعلى قليلاً.

يحدد تصنيف 100 أمبير Ifa — المحدد عند درجة حرارة حالة Tc = 78 درجة مئوية — التيار الأمامي المستمر الذي تتعامل معه الوحدة دون تجاوز حد درجة حرارة الوصلة. شرط درجة حرارة الحالة أمر بالغ الأهمية: تعتمد سعة التيار لوحدة الديود بالكامل على مدى جودة إزالة حرارتها.

عند Tc = 78 درجة مئوية (درجة حرارة حالة تتطلب إدارة حرارية كافية — مشتت حراري، مادة واجهة حرارية، وتبريد هواء أو سائل كافٍ)، يوصل الديود 100 أمبير بشكل مستمر.

إذا ارتفعت درجة حرارة الحالة فوق 78 درجة مئوية بسبب تبريد غير كافٍ، فيجب تخفيض التيار المقنن وفقًا لمنحنى تخفيض الوحدة.

يحدد Ifsm البالغ 2000 أمبير قدرة الوحدة على البقاء على قيد الحياة من تيار خطأ قصير المدة — على سبيل المثال، تفريغ بنك مكثف وصلة DC كبير عبر مفتاح معطل في عاكس محرك. I²t البالغ 16,600 أمبير مربع ثانية هو حد امتصاص الطاقة الذي يمكن للديود تحمله دون تدمير — يستخدم لاختيار المصهر المناسب للحماية من التيار الزائد.

تقنية DCB — ما الذي يجعل الوحدة موثوقة

ركيزة DCB (مباشر النحاس الملصق) هي أساس موثوقية الوحدة. في وحدة أشباه الموصلات للطاقة، تولد شريحة السيليكون حرارة أثناء التوصيل، ويجب أن تتدفق هذه الحرارة عبر الركيزة إلى لوحة القاعدة ثم إلى المشتت الحراري.

أي مقاومة حرارية في هذا المسار تزيد من درجة حرارة الوصلة لقوة تبديد معينة.

تربط ركيزة DCB طبقات النحاس مباشرة بعازل سيراميكي (عادةً الألومينا Al₂O₃ أو نيتريد الألومنيوم AlN) باستخدام عملية انتشار عالية الحرارة، مما يخلق رابطة معدنية — ليست لحامًا، وليست مادة لاصقة — بين النحاس والسيراميك.

هذه الرابطة المباشرة لها مقاومة حرارية أقل ومقاومة أفضل للإجهاد الدوري الحراري من الركائز السيراميكية القديمة الملصقة باللحام أو الإيبوكسي.

مع تسخين الوحدة وتبريدها عبر العديد من دورات التشغيل على مدى سنوات الخدمة، تحافظ ركيزة DCB على اتصالها الحراري بينما يمكن للهياكل الملصقة باللحام أن تطور فراغات وفواصل تزيد من المقاومة الحرارية وتؤدي في النهاية إلى فشل مبكر.

توفر ركيزة DCB أيضًا عزل 2500 فولت بين أجهزة أشباه الموصلات (التي تعمل بجهد وصلة DC) ولوحة القاعدة (التي يتم تركيبها على المشتت الحراري، وعادةً ما تكون عند جهد الأرض في النظام).

يسمح هذا العزل بتركيب الوحدة مباشرة على مشتت حراري معدني دون وسادة عزل إضافية في معظم التركيبات.

تطبيقات ديود الاسترداد السريع في أنظمة محركات المحركات

تشمل التطبيقات النموذجية لـ FRD100CA120 في إلكترونيات الطاقة لمحركات التردد المتغير ومحركات السيرفو عدة مواضع دوائر مميزة:

ديودات التفريغ الحر في جسر العاكس: في عاكس PWM ثلاثي الطور، يتم إقران كل مفتاح IGBT بديود تفريغ حر (مضاد للتوازي). عندما يتم إيقاف تشغيل IGBT أثناء تشغيل PWM، يستمر تيار المحرك الاستقرائي في التدفق عبر ديود التفريغ الحر حتى حدث التبديل التالي.

يجب أن تسترد هذه الديودات بسرعة من حالة التوصيل الأمامي عندما يتم تشغيل IGBT مرة أخرى — إذا كان استردادها بطيئًا، يتدفق التيار العكسي عبر IGBT لمدة الاسترداد، مما يزيد من خسائر التبديل والإجهاد على IGBT.

لذلك، فإن الاسترداد السريع هو شرط أساسي لديودات التفريغ الحر للعواكس.

تفريغ الحر في مرحلة التعزيز في دوائر PFC: تستخدم دوائر تصحيح عامل الطاقة النشط طوبولوجيا محول التعزيز حيث يحجب ديود سريع في مرحلة خرج التعزيز الجهد المقوم ويوصل تيار المحث. يتبدل الديود بتردد تبديل محول التعزيز — عادةً 20-100 كيلو هرتز — مما يتطلب استردادًا سريعًا لتقليل الخسائر وتداخل الكهرومغناطيسي الموصل.

تفريغ الفرامل: في أنظمة المحركات مع فرامل (مفتاح يشتت طاقة الكبح في مقاوم عند ارتفاع جهد وصلة DC)، يتم توصيل ديود تفريغ حر عبر مفتاح الفرامل للسماح لتيار المحث للمقاوم بإعادة الدوران أثناء فترة إيقاف تشغيل الفرامل.

أسئلة وأجوبة

س 1: ما هو الفرق بين ديود الاسترداد السريع وديود فائق السرعة، وفي أي فئة يقع FRD100CA120؟

التمييز هو في المقام الأول في وقت الاسترداد العكسي (trr) — الوقت من عندما ينعكس تيار الديود حتى يحجب الديود بالكامل. عادةً ما تكون ديودات الاسترداد السريع لها قيم trr في نطاق 100-500 نانو ثانية، بينما تحقق الديودات فائقة السرعة trr أقل من 100 نانو ثانية.

يتم تحديد trr الدقيق لـ FRD100CA120 في ورقة بيانات Sanrex — يشير تسمية سلسلة FRD إلى الاسترداد السريع. بالنسبة لترددات التبديل التي تصل إلى حوالي 20 كيلو هرتز (شائعة في PWM لمحركات الصناعية)، تكون ديودات الاسترداد السريع كافية بشكل عام.

بالنسبة للترددات الأعلى (أعلى من 50 كيلو هرتز) في المحولات عالية الأداء، قد يُفضل استخدام ديودات فائقة السرعة أو ديودات Schottky من السيليكون الكربوني لتقليل خسائر التبديل بشكل أكبر.

س 2: Ifsm هو 2000 أمبير. هل يمكن لهذا الديود تحمل دائرة قصر في وصلة DC بدون حماية؟

لا. يمثل Ifsm (تيار الذروة الأمامي العابر غير المتكرر) قدرة الديود على البقاء على قيد الحياة من نبضة تيار واحدة وقصيرة المدة — محددة عادةً لنبضة نصف دورة موجة جيبية ذات مدة محددة (عادةً 8.3 مللي ثانية أو 10 مللي ثانية وفقًا لمعايير IEC).

يمكن لدائرة قصر وصلة DC في نظام محرك أن توفر تيارات خطأ مستمرة تتجاوز بكثير 2000 أمبير، وقيمة I²t (16,600 أمبير مربع ثانية) تحدد حد الطاقة الذي يمتصه الديود قبل التدمير.

يجب أن يقوم نظام حماية أشباه الموصلات — المصهرات الموجودة في المنبع، واكتشاف تشبع بوابة IGBT، أو مفاعلات الحد من التيار — بتصحيح الخطأ قبل أن تتجاوز الطاقة عبر الديود تصنيف I²t الخاص به.

يستخدم اختيار المصهر لحماية الديود قيمة I²t لاختيار مصهر بقيمة I²t أقل من تصنيف الديود.

س 3: هل FRD100CA120 مكافئ مباشر لوحدات مماثلة من مصنعين آخرين مثل Semikron أو Infineon أو Powerex؟

تتوافق التصنيفات الكهربائية لـ FRD100CA120 (1200 فولت، 100 أمبير، 1.80 فولت جهد أمامي) وبصمة الحزمة القياسية بعرض قاعدة 34 ملم مع الحزمة القياسية الدولية التي تستخدمها وحدات من Semikron (SKE100/16، على سبيل المثال)، Infineon (DD100N12K)، و Powerex في نفس فئة التصنيف.

تكون أبعاد التركيب الميكانيكي ومواضع الأطراف داخل هذه الحزمة القياسية متسقة بشكل عام عبر المصنعين، مما يسهل الاستبدال المتبادل.

ومع ذلك، يجب مقارنة المعلمات الكهربائية — وخاصة وقت الاسترداد العكسي (trr)، وشحنة الاسترداد (Qrr)، والمقاومة الحرارية من الوصلة إلى الحالة (Rth(j-c)) — بين المواصفات الأصلية والوحدة البديلة لتأكيد التوافق في دائرة التطبيق المحددة.

قد يكون للوحدات من مصنعين مختلفين في نفس فئة التصنيف خصائص ديناميكية مختلفة.

س 4: كيف يجب تركيب وحدة FRD100CA120 لتحقيق سعة التيار المقننة؟

يتطلب تصنيف 100 أمبير عند Tc = 78 درجة مئوية الحفاظ على درجة حرارة لوحة قاعدة الوحدة عند أو أقل من 78 درجة مئوية في ظل ظروف التشغيل بالحمل الكامل.

يتطلب تحقيق ذلك: مادة واجهة حرارية (شحم حراري أو وسادة حرارية مقطوعة مسبقًا) بين لوحة قاعدة الوحدة والمشتت الحراري لتقليل مقاومة التلامس الحراري؛ مقاومة حرارية كافية للمشتت الحراري لإجمالي تبديد الطاقة (عند تيار أمامي 100 أمبير مع Vfm = 1.80 فولت، تبلغ خسارة التوصيل حوالي 180 واط)؛ وتدفق هواء كافٍ فوق زعانف المشتت الحراري.

يجب شد براغي التركيب إلى عزم الدوران المحدد في ورقة بيانات Sanrex لضمان ضغط اتصال حراري موحد دون إتلاف الركيزة السيراميكية للوحدة.

س 5: تحدد ورقة البيانات I²t بقيمة 16,600 أمبير مربع ثانية. كيف يتم استخدام هذه القيمة عمليًا؟

I²t (تكامل مربع التيار بالنسبة للوقت) هي الطاقة الحرارية التي تمتصها وصلة السيليكون للديود أثناء حدث التيار الزائد. تُصنف المصهرات بقيمة I²t قصوى للانتقال — وهي الطاقة التي تمررها أثناء وقت التصفية الخاص بها.

لكي يبقى الديود على قيد الحياة من خطأ يتم تصفيته بواسطة المصهر الموجود في المنبع، يجب أن تكون قيمة I²t للانتقال للمصهر أقل من تصنيف I²t للديود البالغ 16,600 أمبير مربع ثانية.

تسرد جداول اختيار المصهرات في كتالوجات المصنعين قيم I²t للانتقال لتصنيفات المصهرات المختلفة ومستويات تيار الخطأ، مما يسمح لمهندس الحماية بالتحقق من أن المصهر المحدد يحمي الديود.

المصهر الذي تزيد قيمته عن 16,600 أمبير مربع ثانية سيسمح بمرور طاقة كافية عبر الديود أثناء التصفية لتدميره قبل فتح الدائرة.
