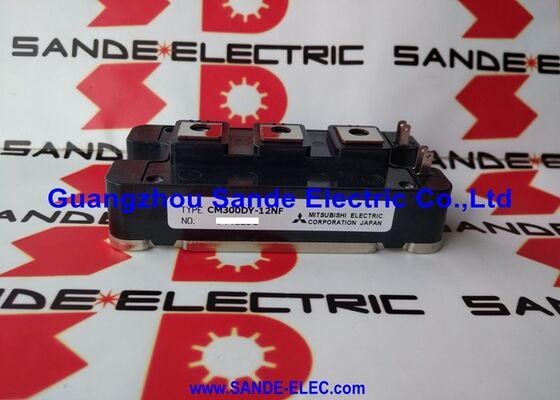

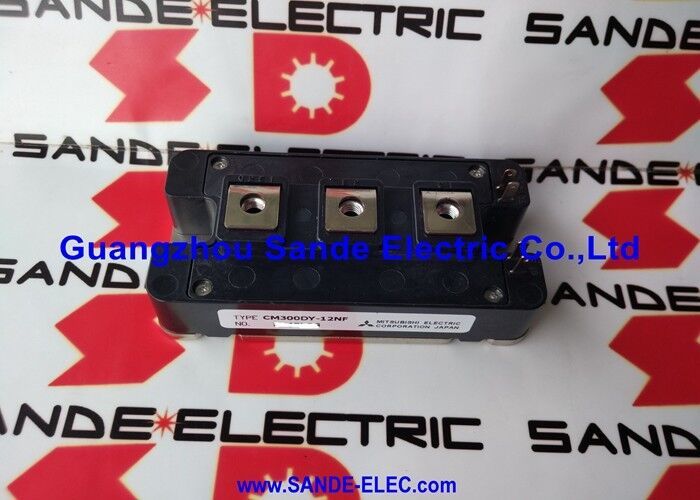

وحدة IGBT ذات الطاقة العالية
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | CM300DY-12NF |
CM300DY-12NF هو نصف جسر 2 ترانزستورات IGBT في تكوين سلسلة تشكل ساقًا واحدة من محول ثلاثي المراحل.حيث أن شكل حزمة ستة (مثل فوجي 6MBP) يدمج كل ثلاثة أطراف مرحلة في وحدة واحدة، يوفر CM300DY-12NF ساقًا مرحلية واحدة في كل مرة 3 وحدات CM300DY-12NF تشكل جسرًا كاملًا من ثلاث مراحل.
IGBT العلوي (الجانب العالي):يغير الاتصال الإيجابي لقطار التيار المباشر إلى مخرج مرحلة المحرك
IGBT السفلي (الجانب السفلي):يغير مخرج مرحلة المحرك إلى عودة حافلة التيار المباشر السلبية.
يحتوي كل IGBT على ثنائي عجلات حرة استرداد فائق السرعة (FWDi)
| المعلم | القيمة |
|---|---|
| التيار (IC) | 300A |
| الجهد (VCES) | 600 فولت |
| التكوين | جسر نصف مزدوج |
| تفريغ السلطة | ~ 780W |
| درجة حرارة التقاطع (ماكس) | 150 درجة مئوية |
| Rth ((j-c) | 0.16°C/W لكل IGBT |
| FWDi | التعافي السريع جداً |
| لوحة القاعدة | معزول |
| السلسلة | سلسلة NF |
محركات محرك صناعية:محركات التردد المتغيرة لمحركات التوصيل في فئة 3775kW من إمدادات 400 فولتمع ثلاث وحدات تكميل عاكس ثلاثي المراحل الكامل.
عوائل صناعية:تحويل التيار المتردد إلى التيار المتردد لمصادر الطاقة غير المتقطعة (UPS) ومرشحات الطاقة النشطة وأنظمة عاكس الشبكة في المنشآت الصناعية والتجارية.
مصادر الطاقة ذات الطاقة العالية:تصاميم SMPS الكبيرة للعمليات الكهروكيميائية الصناعية، معدات البلازما،ومعدات تصنيع أشباه الموصلات حيث يتيح التيار المستمر 300A من CM300DY-12NF تحويل التيار المستمر عالية الطاقة.
محولات الجر:محولات مساعدة للسيارات الحديدية وأنظمة محركات المركبات الصناعية التي تتطلب التبديل من فئة 300A.
الطاقة المتجددة:مراحل محولات توربينات الرياح وتصاميم محولات الطاقة الشمسية على نطاق المرافق التي تتطلب قدرة التبديل الموثوقة من فئة 600 فولت و 300 أ.
لحام وقطع البلازما:إمدادات الطاقة الحامية القائمة على المحول وأنظمة قطع البلازما حيث يتيح التبديل السريع للوحدة تشغيل محول عالي التردد بكفاءة.
تطبيقات النبضات عالية الجهد:وقد تم تطبيق قدرة CM300DY-12NF على حجب 600 فولت و 300A في أنظمة الطاقة النبضية لتطبيقات البحث العلمي والصناعي.
س1: كم عدد وحدات CM300DY-12NF اللازمة لبناء عاكس ثلاثي المراحل كامل؟
ثلاث وحدات واحد لكل ساق مرحلة (U ، V ، W). يوفر كل CM300DY-12NF مفاتيح IGBT العليا والسفلية لمرحلة إخراج واحدة.ثلاث وحدات متوازية في الحافلة المباشرة والاتصالات مرحلة الخروج لتشكيل الجسر ثلاثي المراحل الكاملةيسمح هذا النهج الوحدي باستبدال كل مرحلة عندما تفشل وحدة واحدة فقط، دون استبدال الجسر بأكمله.
س2: ما أهمية FWDi الاسترداد فائق السرعة في CM300DY-12NF؟
عندما يتم تشغيل IGBT، the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking stateهذا التيار يتدفق من خلال IGBT التبديل، وزيادة خسائر التبديل وتوليد ضوضاء EMC.FWDi الاسترداد فائق السرعة من سلسلة NF يقلل من هذا الارتفاع خفض الخسائر وتبسيط تصفية EMC في تصاميم محرك القيادة.
السؤال 3: ما عزم التثبيت الذي ينطبق على تركيب هيكل CM300DY-12NF؟
يحدد Powerex عزم دوران التثبيت للمسامير الصفيحة القاعدة CM300DY-12NF عادةً 2 N · m لجهاز تركيب الوحدة. ينتج أقل من عزم دوران اتصال حراري غير كاف،زيادة Rth ((c-h) وزيادة درجة حرارة التقاطع عند تيار حمولة معين. المخاطر الزائدة من الدوران تمزق الركيزة DCB السيراميكية. تأكيد من ورقة بيانات CM300DY-12NF لمواصفات الدوران الدقيق. تطبيق مركب الواجهة الحرارية بشكل موحد قبل التثبيت.
السؤال 4: هل يمكن تشغيل CM300DY-12NF بالتوازي لزيادة القدرة الحالية؟
التشغيل بالتوازي ممكن ولكن يتطلب اهتمامًا دقيقًا بالمشاركة الحالية.IGBTs مع معامل درجة الحرارة الإيجابي من VCE ((sat)) الخصائص NF-سلسلة التوازن الذاتي الحراري بالتوازي: وحدة تعمل أكثر سخونة لديها VCE ((sat) أعلى وبالتالي تحمل تيار أقل نسبيا.الاختلافات في الحثية الضالة في تخطيط شريط الحافلة بين الوحدات الموازية تسبب عدم توازن التيار الديناميكي أثناء التبديلتشغيل IGBT المتوازي يتطلب تخطيط شريط الحافلة المتماثل والوحدات المتطابقة من نفس المجموعة.
