محول التردد المتغير
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIEMENS |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 6SE7016-1EA51 |

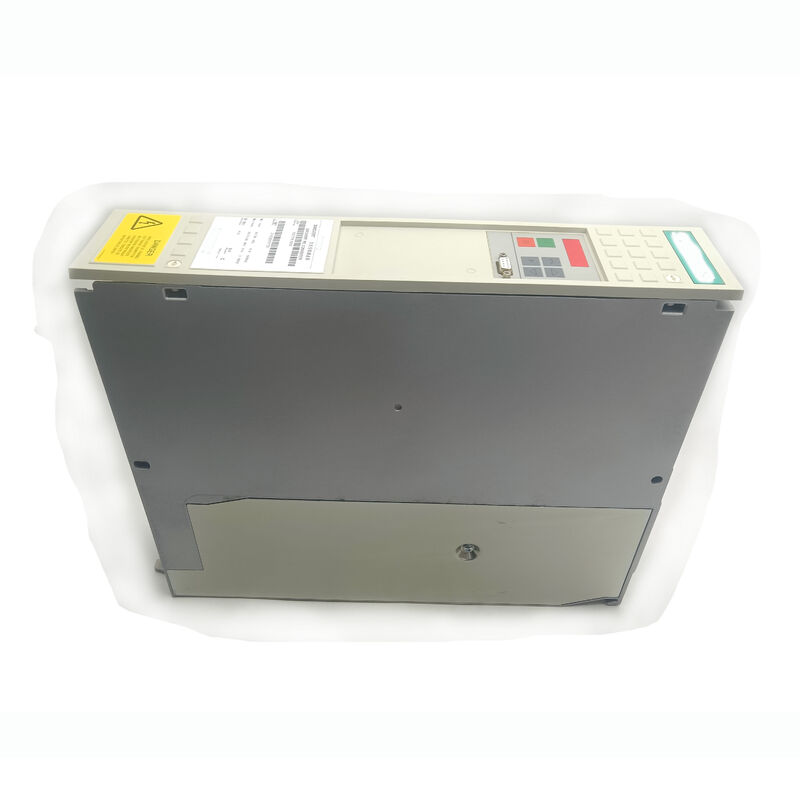

6SE7016-1EA51 هو الاختلاف السابق للمحول المدمج 6SE7016-1EA61 AC-AC. كلاهما وحدات مدمجة لمراقبة متجهات SIMOVERT MASTERDRIVES VC مع مدخل AC 380V 480V عند 2.2kW / 6.1A.تتميز الوصفة الإصلاحية بين أجيال الأجهزة:
| الجزء | المراجعة | المدخلات | القوة | التيار الحالي |
|---|---|---|---|---|
| 6SE7016-1EA51 | 51 (السابق) | 380V-480V AC، ثلاثي المراحل | 2.2كيلوواط | 6.1أ |
| 6SE7016-1EA61 | 61 (لاحقاً) | 380V-480V AC، ثلاثي المراحل | 2.2كيلوواط | 6.1أ |
إعادة النظر "51" تمثل الجيل السابق من إنتاج SIMOVERT MASTERDRIVES الأداء الكهربائيو القدرة على التحكم متسقة بين الإصدارين 51 و 61الاختلافات في الأجهزة داخلية لكل وحدة صغيرة
| المعلم | القيمة |
|---|---|
| المدخلات | ثلاث مراحل، 380V، 480V AC، 50/60Hz |
| التيار الحالي (nom.) | 6.1أ |
| القوة | 2.2كيلوواط |
| المراجعة | 51 |
| التحكم | التحكم في المتجه (VC) |
| الحجرة | IP20 |
| السلسلة | SIMOVERT MASTERDRIVES VC |
مثل 6SE7016-1EA61 ، فإن 6SE7016-1EA51 هو محول AC-AC ، وهو يتصل مباشرة بمصدر التيار الكهربائي المتردد 380V 480V ويتضمن مراحله الداخلية المباشرة والمحول.لا توجد حاجة إلى وحدة إمداد خارجية لقطار التيار المباشر.
هذا التكوين مستقل AC-AC هو الميزة الرئيسية لسلسلة 6SE7016-1EA على سلسلة DC-AC 1TA لتطبيقات محرك واحد:
تصميم نظام أبسط:محرك واحد، وصلة واحدة، كابل محرك واحد، لا توجد حافلة مشتركة للقياس، أو التثبيت، أو التشغيل.
التشغيل المستقلكل وحدة صغيرة من سلسلة 1EA تعمل بشكل مستقل عيب في محرك واحد لا يؤثر على محركات أخرى في التركيب.
استبدال مماثل في آلة قديمة:آلة إنتاج مع محولات SIMOVERT الأصلية من 51 إصدارًا تطور خطأ في القيادة.يوفر 6SE7016-1EA51 بديلاً متطابقًا مع الأجهزة مع الحفاظ على الاتساق مع جيل الأجهزة الموجود في المنشأة.
الاحتياطي المتوقع للصيانة:إن منشأة تحافظ على معدات SIMOVERT MASTERDRIVES VC من حقبة الإنتاج السابقة تحتفظ بـ 6SE7016-1EA51 وحدات على الرف من أجل التعافي السريع من الأخطاء دون انتظار أوقات التوريد.
السؤال 1: هل يمكن استبدال 6SE7016-1EA51 (51 مراجعة) بـ 6SE7016-1EA61 (61 مراجعة) ؟
من الناحية الكهربائية نعم ، يشترك كلاهما في نفس مدخل التيار المتردد 380V 480V ، ومواصفات 2.2kW ، 6.1A. في معظم المنشآت ، فإن إصدار 61 هو بديل كهربائي مباشر للإصدار 51.التحقق من التوافق لوحة الخيار قبل استبدال إذا لوحة الخيار (PROFIBUS، مشفر، لوحات التكنولوجيا) يتم تثبيتها تأكيد من وثائق SIMOVERT MASTERDRIVES أن إصدارات لوحات الخيار المحددة متوافقة مع الأجهزة 61 مراجعة قبل نقل.
س2: كيف يختلف AC-AC 6SE7016-1EA51 عن DC-AC 6SE7016-1TA51؟
يحتوي 1EA51 على مُعدي داخلي خاص به وهو يُوصَل إلى مصدر طاقة متردد من 380 480 فولت مباشرة ويعمل كمحرك مستقل.1TA51 ليس لديه محول داخلي ويتطلب حافلة متواصلة موجودة مسبقًا 510 ∼ 650 فولت من وحدة إمدادات SIMOVERT"EA" و "TA" في رقم الجزء يحددان فئة الجهد المدخل: EA = مدخل الشبكة التيار المتردد (380V-480V AC) ، TA = مدخل الحافلة المترددة (510V650V DC).
السؤال 3: ما هي مؤشرات التيار VT و CT لـ 6SE7016-1EA51؟
مثل ما يعادل 61 مراجعة ، يوفر 6SE7016-1EA51 درجتين لتحميل الزيادة: VT (العزم الدوالي المتغير) عند 6.1A الاسمية ، يدعم 136% من الزيادة لمدة دقيقة واحدة.سي تي (عزم دوران ثابت) عند تخفيض التيار قليلاً يدعم 150٪ من الإفراط في الحمل لمدة دقيقة واحدةيتم تعيين هذه القيم من خلال تكوين P-parameter في المحرك (المعلم P072 أو ما يعادلها) لتتناسب مع ملف عزم الدوران للتطبيق.
السؤال 4: ما هي احتياطات السلامة المطبقة عند استبدال 6SE7016-1EA51؟
عزلوا و أغلقوا مصدر الطاقة الثلاثي المرحلة The 1EA51 internal capacitors retain hazardous voltage after mains removal — wait the discharge time from the SIMOVERT MASTERDRIVES maintenance documentation and verify DC voltage at the capacitors is below 50V before handling.تعامل مع الوحدة المدمجة مع احتياطات ESD الصناعية العادية.
